困難な開発の局面を材料変更によりブレークスルー出来たケースをご経験されたことがあるのではないでしょうか?しかし、その材料変更は高機能材料の採用。えてして難削の傾向となり、しいては加工方法の見直しが必要になる場合があります。

「性能・機能が良く採用したいが、後工程の加工のことを考えると採用に踏みきれない」

その様な時、ご連絡下さい。御社にとって旬な材料の加工技術を共にソリューション致します。

  1. 精密加工技術

技術概要

ナノテムの特異点

IT材料のトレンド

傾向 特徴比較
用途 サファイア、窒化ガリウム、リチウムタンタレートなどの化合物半導体や、その基盤に使われる材料
硬い 鉄系材料の4倍から5倍 Hv=150〜250GPa
脆い ガラス、陶磁器のようなもの
大きさ シリコンウエハーは300mm対応、サファイア、GaN等は2インチ(約50mm)、など
厚み 最終仕上げ100μm以下が主流。初期厚みは2mm前後
表面品質 鏡面仕上げRa=5nm
異方性 単結晶が多い、結晶方位より面強度が異なる
求められる加工
  • ウエハーに負荷をかけない軽荷重研削
  • 厚み100μm以下での平面・平行度1μm
  • 厚み精度(バッチ間バラツキ):1μm以内

電子部品素材の製造工程

ナノテムでは削る・切る・磨く、素材からデバイスまであらゆるニーズに対応いたします。

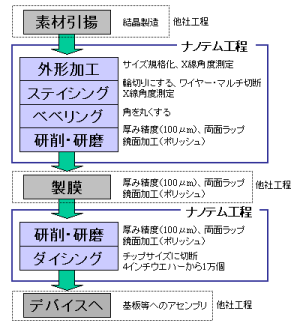

電子部品素材の製造工程

ナノテムの方向性

切る・削る・磨く・チップ化(ダイシング)

ナノテムではこれらの技術を準備し、実用化の段階へ
